外部驅動式20mm直線絲桿滾珠步進電機
-
1、螺母往復運動；
2、最大推力60N；
3、機身長度、絲桿長度、導程可根據客戶要求定制。
- 咨詢熱線：15817488109
-
-
規格參數
-
產品特性
-

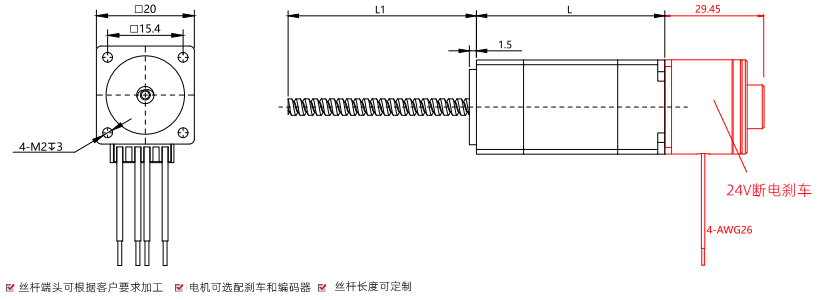

外形尺寸
-

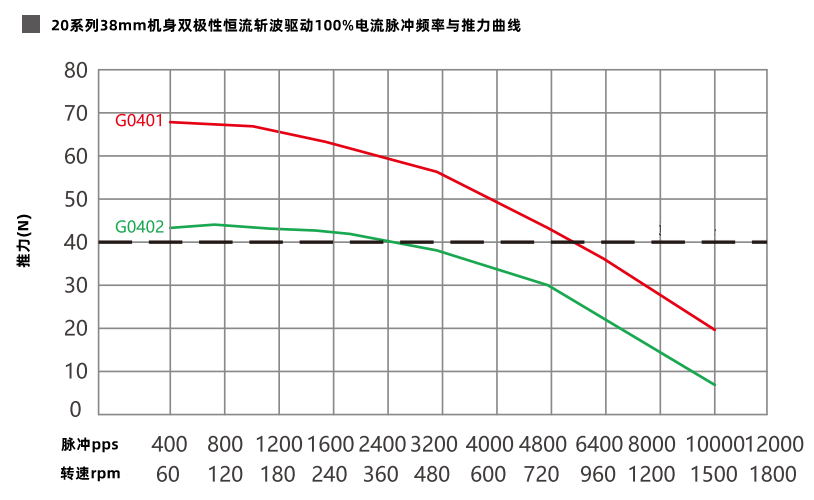

矩頻曲線
-
資料下載
-
聯系我們
命名規則：
08E3005G0402-X-□□□
|
規格 |
說明 |
|
08 |
電機外徑：20mm |
|
E |
電機類型：外部驅動式 |
|
30 |
機身長度：30mm |
|
05 |
額定電流：0.5A |
|
G |
滾珠絲桿 |
|
04 |
絲桿導程4mm |
|
X |
配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、B（剎車）、C（一體式） |
|
□ |
絲桿長度：□mm |
|
□□□ |
絲桿端部加工定制表：G光軸、A一字槽、M內螺紋 |
電機參數:
|
產品型號 |
電壓 |
額定 電流 |
保持 力矩 |
機身長 |
推薦 驅動器 |
|
08E3005G0402-X-□□□ |
2.5V |
0.5A |
0.018N.m |
38mm |
脈沖型S-224D |
|
08E4205G0402-X-□□□ |
6.3V |
0.5A |
0.03N.m |
42mm |
漢德保電機可根據客戶要求定制：繞線參數、出線方式。
漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）
絲桿參數：
|
絲桿代碼 |
絲桿直徑 |
導程 |
精度等級 |
定位精度 |
軸向間隙 |
|
0401 |
4mm |
1 |
C7 |
±0.05 |
≤0.03 |
|
0402 |
2 |
C7 |
±0.05 |
≤0.03 |
請注意：其他絲桿直徑、導程可根據客戶要求定制。
