H系列驅動器為參數可設置型大電流驅動器，內置速度和電流PID閉環調節器。調速指令為電壓0~5V或0~100%的PWM脈沖，也可以為客戶內置F/V 模塊從而實現0~3KHz脈沖頻率調速指令。電機極數、最高轉速、升速時間、環路濾波、峰值電流等參數都可以通過內置的電位器和撥碼開關進行設置，適應性更強。速度環和電流環可選擇。具備過溫、短路保護功能。電壓規格有5-18V、12V、24V、36V、48V、17-56V六種，峰值電流規格有50A、75A、100A、200A四種。使用環境溫度有-15~+45℃、-40~+65℃（后綴加“T”表示）兩種。機殼溫升達+80℃時保護。

● 針對三相帶霍爾傳感直流無刷電機的調速應用
● 全部采用工業級芯片，滿足工業應用溫度要求
● 參數可設定，應用于不同參數的電機及工作模式
● 采用表面貼裝工藝，電路更加穩定可靠
● 采用兩象限速度閉環控制，實現低速大轉矩
● 具備轉向，使能，剎車，調速控制及轉速脈沖，故障診斷報警輸出，溫升保護等功能
● 完善的抗干擾措施，滿足工業現場需要
● 設有速度指令、峰值電流衰減比率調節電位器
● 通過速度脈沖輸出用戶可精確顯示電機轉速
● 帶有溫度傳感器，有效地對驅動器進行過熱保護

◆注意事項

1）使用前應仔細閱讀本使用說明書內容，按要求設置、接線。使用中發生報警后應停機查、排故障后方可繼續工作。

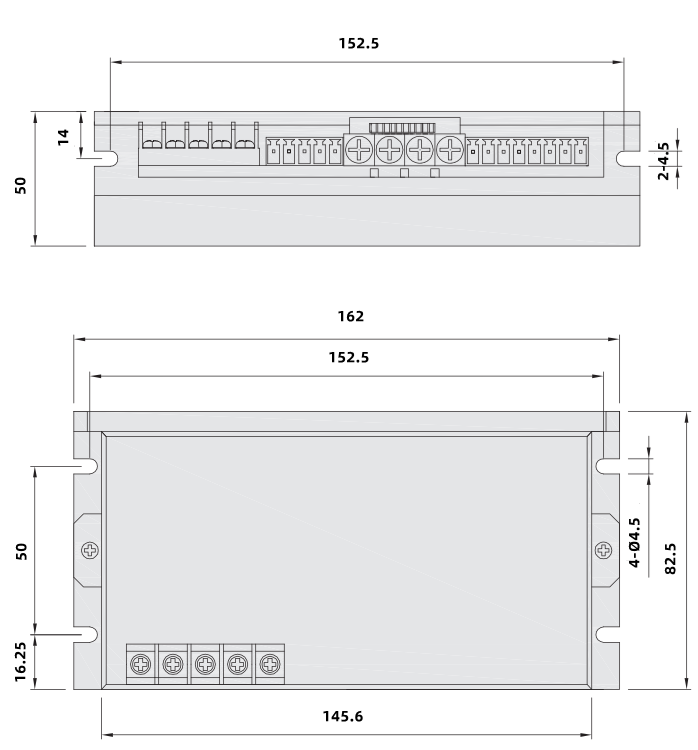

2）本驅動器安裝時應盡量安裝在導熱的底板或機架上，周圍應留有20mm 以上的散熱空間，同時驅動器殼體應與電氣系統保護地（PE）相連。當環境溫度較高經常發生殼體溫度報警時，應采取增強散熱措施。
3）運行期間嚴禁打開外殼測量或觸摸底板上任何器件和接插件。
4）斷電后1分鐘后才能進行底板檢查或更換保險管。
5）運行期間嚴禁驅動器無外殼運行。
6）無刷電機驅動器和無刷電機需良好可靠接地,否則有可能無刷電機轉速不平穩。
7）如果驅動器在運行期間意外損壞，本公司只負責承擔驅動器在保修范圍內的維修和更換。本公司不承擔由于驅動器意外損壞導致的電機失控或人員傷亡以及財產損失等的賠償。
